HRVLF系列-30kV/60kV/80kV低频高压发生器

产品概述

电气设备的高压耐压试验是《绝缘预防性试验》规定的重要项目之一。耐压试验可分为交流耐压试验和直流耐压试验，交流耐压试验又可分为工频、变频和0.1Hz超低频测试技术，其中0.1Hz超低频技术是技术，是当前国际电工委员会推荐的技术。新一代微机式0.1Hz超低频高压发生器是自主开发的核心产品，它克服了机械式产品的诸多缺点，性价比远远高于同类产品，特别适用于绝缘等值电容较大的电气设备（例如：电力电缆、电力电容器、大中型发电机和电动机等）耐压试验，符合2004年国家新颁布电力行业标准《超低频高压发生器通用技术条件 DL/T849.4-2004》要求。

产品特点

☆ 采用数字变频技术，微电脑控制，升压、降压、测量、保护等测试过程全自动化，仪器具有电子万年历功能，掉电之后，时间仍可保持。

☆ 接线简单，傻瓜式操作。

☆ 多重保护（过压保护、高低压侧过流保护），动作迅速（动作时间≤20ms）。

☆ 控制器和高压发生器低压连接，光电控制。

☆ 采用了高低压闭环负反馈控制电路，输出无容升效应。

☆ 配置齐全：8寸工业触摸屏，自动存储，自动打印。

☆仪器具有数据通信功能，通过USB口与电脑进行连接可以将试验数据上传至电脑。

☆仪器具有帮助文档功能，无需查看说明书就能知道仪器的用法，接线，注意事项。

☆仪器具有系统设置功能，可以对当前的时间进行修改。

☆ 测试范围大：0.1Hz、0.05Hz及0.02Hz多频率选择，测试范围大。

☆ 体积小、重量轻：十分利于户外作业。

技术参数

1、技术参数

★ 产品主要参数如表1

表1  超低频高压发生器主要技术参数

★ 使用电源：220V±10%，50±5%Hz

注意：若使用便携式发电机供电，要求发电机输出电压、频率稳定（一般要求功率大于3kW，频率50Hz，电压220V±5%），否则要使用一些辅助措施稳定发电机输出。

★ 输出电压精度：

输出高压峰值不稳定度：≤3%

输出电压频率不稳定度：≤3%

输出电压波形畸变率：＜5%

★仪器具有在运行过程中断电和突然关机不烧坏升压器和主机的功能。

★ 使用环境：温度－10⁰C～＋40⁰C，湿度≤85%RH

★ 测试范围说明：

1. 被试品电容量不得高于仪器额定电容量大值，数值大小见表1；

2.被试品电容量过小，会影响输出波形。若小于0.05µF，仪器将不能正常输出，此时可采用本公司提供的辅助装置（选配）即可。

3.常用电气设备电容量的估算见表2和表3

表2 不同类型发电机的单相对地电容量

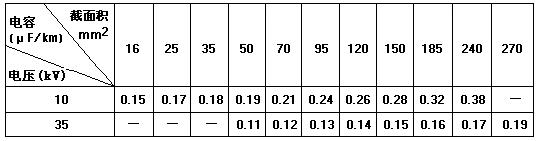

表3  交联聚乙烯绝缘单芯电力电缆的电容量(µF/km)
